Jani69
autója adatai
Széria: 3
Típus: E46
Kivitel: Touring
Modell: 330d
Évjárat: 2004

státusz Jani69

Újonc

Elismertség: 4% (4 pont) | Hozzászólások: 90

Elküldve: 2018. február 24. szombat, 20:40

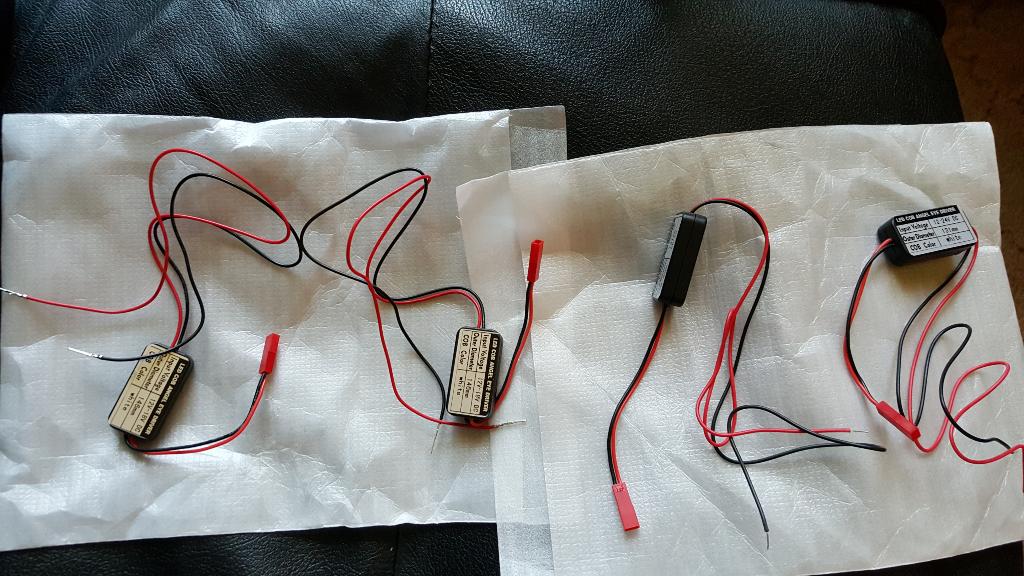

Sziasztok! Olyan AE-t (9V-30V-ig és cree led-es)vettem aminek a vezérlőibe két vezeték megy be a karikákból (piros,fekete),de már három vezeték jön ki (piros,fekete,fehér) a kérdésem ezt hogy kössem be? Köszönöm!
Bár még választ nem kaptam,volna további kérdésem.
Találtam bekötési rajzot az Ae-ről. Kipróbálásként bekötöttem.Működik a leírtak szerint.A helyzetjelző csatira kötöttem a fekete-pirosat és a fehér vezetéket a lámpa pozitív kábelére.
Helyzetjelzőn teljes fénnyel világít,tompítottnál fél fényerővel.
A problémák viszont azok,ha lekapcsolok mindent vibrál az AE , felkapcsolt világításnál világít az első irányjelző és persze azt jelzi,hogy kiment az égő. Egyelőre csak a bal első lámpánál próbáltam ki. A termékleírásban pedig CANBUS error free van. Akkor most hogy kössem be???
Köszönöm!


Utoljára szerkesztve (1 alkalommal): 2018. március 03. szombat, 15:02

lantika

státusz lantika

BMWfanatic

Elismertség: 14% (129 pont) | Hozzászólások: 872

Elküldve: 2016. március 19. szombat, 16:51


YELLOW írta:
GNoRbY88 írta:
lantika írta:
GNoRbY88 írta:
bmwm3csl írta:
Sziasztok.

Én is most kötöttem be cob AE-t, szintén helyzetjelzőre. Viszont szeretném átkötni gyujtásra. Arra van valakinek leírása, hogy azt hova?

Köszi


A trafó + vezetékét nem direkt a helyzetre kötöd, hanem raksz közé még egy relét, ami kapcsolja. 12. oldalon van rajz róla


Az a rajz arrol szol,hogy hogyan kell bekötni,ha azt akarod,hogy a vilägitäs felkapcoläsakor lekapcsoljon a nappali menetfeny.


Jah. Igaz, azt nem írta, hogy le is kapcsoljon, így nem volt pontos a válaszom, de én több helyen azt olvastam, hogy ennek a drl-nek úgy kéne működni, hogy csak ez világítson egyedül, helyzet nélkül. Amikor meg felkapcsolod helyzetet, akkor lekapcsol a menetfény. Meg a másik, hogy ezeknek rendelkezni kéne valami hivatalos "E" jelöléssel nem? Az van raja valahol?



no, akkor:
DRL-nek előre világítő fényének kell lennie, fehér vagy kadmium sárga színű lehet.
gyújtásra fel kell kapcsolódnia. helyzetjelző kapcsolás esetén világíthat ugyanúgy, viszont tompított kapcsolás esetén le kell kapcsolódnia vagy csökkentett fényerővel kell világítania, hogy éjszaka ne legyen zavaró.
DRL esetén nem kell hátul világítson lámpa.
gyújtás nélkül kapcsolt világítás esetén a DRL nem világíthat, hanem simán működik, minthanem lenne DRL. tehát út mentén megállva éjszaka, gyújtás nélkül kell helyzetjelzőt kapcsolni.
tömören, röviden ennyi.
én most azon agyalok, lehet csak rászánom magam egy ilyen COB-ra, de mi lenne ha úgy kötném be, hogy a refi 12V-jára, mintha az DRL lenne. ugyanúgy működne. de ehhez kellene gyártanom + elektronikát, ami figyeli azt, hogy ha 12V-ot kapcsolok, akkor azt ne a COB-ra nyomja, hanem maga a refi világítson a H7-tel. aztán amikor az 5V-ot adja ki, akkor a COB-ra kapcsolja a 12V-ot. ahogy gondolom relézéssel megoldható.
a másik a simán direkt 12V a COB-nak, és egy külön kapcsoló neki, akkor világít, amikor én akarom. de mindkét esetben pl, este nem világítana feleslegesen a AE, mert úgysem lehetne látni sima foncsoros lámpa esetén pláne. az első esetben autómatikusan kapcsolna le, ahogy kell működnie egy DRL-nek, a második esetre vetítve, pedig nekem kellene kapcsolgatni.
az E jelölés csak egy dolog. ilyen cuccokat azt hazsnálhatsz DRL-ként, amiben RL jelölés is van, és jó ha van hozzá valami minősítés, papíros dokument.

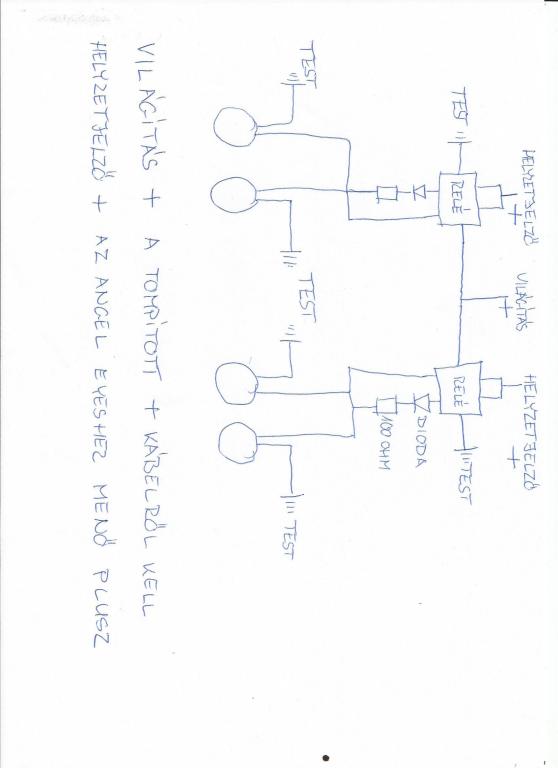

Hivatalos bekötes eme zseniälis müszaki rajzon megtekinthetö. Cob gyujtäsra bekapcsol,ha vilägitäst kapcsolsz akkor meg halvänyabban fog vilägitani.



Utoljára szerkesztve (1 alkalommal): 2016. március 19. szombat, 16:53

YELLOW
autója adatai
Széria: 3
Típus: E46
Kivitel: Sedan
Modell: 316i
Évjárat: 2002

státusz YELLOW

BMWfanatic

Elismertség: 90% (15286 pont) | Hozzászólások: 16890

Elküldve: 2016. március 19. szombat, 07:22


GNoRbY88 írta:
lantika írta:
GNoRbY88 írta:
bmwm3csl írta:
Sziasztok.

Én is most kötöttem be cob AE-t, szintén helyzetjelzőre. Viszont szeretném átkötni gyujtásra. Arra van valakinek leírása, hogy azt hova?

Köszi


A trafó + vezetékét nem direkt a helyzetre kötöd, hanem raksz közé még egy relét, ami kapcsolja. 12. oldalon van rajz róla


Az a rajz arrol szol,hogy hogyan kell bekötni,ha azt akarod,hogy a vilägitäs felkapcoläsakor lekapcsoljon a nappali menetfeny.


Jah. Igaz, azt nem írta, hogy le is kapcsoljon, így nem volt pontos a válaszom, de én több helyen azt olvastam, hogy ennek a drl-nek úgy kéne működni, hogy csak ez világítson egyedül, helyzet nélkül. Amikor meg felkapcsolod helyzetet, akkor lekapcsol a menetfény. Meg a másik, hogy ezeknek rendelkezni kéne valami hivatalos "E" jelöléssel nem? Az van raja valahol?



no, akkor:
DRL-nek előre világítő fényének kell lennie, fehér vagy kadmium sárga színű lehet.
gyújtásra fel kell kapcsolódnia. helyzetjelző kapcsolás esetén világíthat ugyanúgy, viszont tompított kapcsolás esetén le kell kapcsolódnia vagy csökkentett fényerővel kell világítania, hogy éjszaka ne legyen zavaró.
DRL esetén nem kell hátul világítson lámpa.
gyújtás nélkül kapcsolt világítás esetén a DRL nem világíthat, hanem simán működik, minthanem lenne DRL. tehát út mentén megállva éjszaka, gyújtás nélkül kell helyzetjelzőt kapcsolni.
tömören, röviden ennyi.
én most azon agyalok, lehet csak rászánom magam egy ilyen COB-ra, de mi lenne ha úgy kötném be, hogy a refi 12V-jára, mintha az DRL lenne. ugyanúgy működne. de ehhez kellene gyártanom + elektronikát, ami figyeli azt, hogy ha 12V-ot kapcsolok, akkor azt ne a COB-ra nyomja, hanem maga a refi világítson a H7-tel. aztán amikor az 5V-ot adja ki, akkor a COB-ra kapcsolja a 12V-ot. ahogy gondolom relézéssel megoldható.
a másik a simán direkt 12V a COB-nak, és egy külön kapcsoló neki, akkor világít, amikor én akarom. de mindkét esetben pl, este nem világítana feleslegesen a AE, mert úgysem lehetne látni sima foncsoros lámpa esetén pláne. az első esetben autómatikusan kapcsolna le, ahogy kell működnie egy DRL-nek, a második esetre vetítve, pedig nekem kellene kapcsolgatni.
az E jelölés csak egy dolog. ilyen cuccokat azt hazsnálhatsz DRL-ként, amiben RL jelölés is van, és jó ha van hozzá valami minősítés, papíros dokument.

GNoRbY88
autója adatai
Széria: 3
Típus: E46
Kivitel: Sedan
Modell: 320d
Évjárat: 2003

státusz GNoRbY88

Újonc

Elismertség: 10% (10 pont) | Hozzászólások: 98

Elküldve: 2016. március 18. péntek, 20:44


lantika írta:
GNoRbY88 írta:
bmwm3csl írta:
Sziasztok.

Én is most kötöttem be cob AE-t, szintén helyzetjelzőre. Viszont szeretném átkötni gyujtásra. Arra van valakinek leírása, hogy azt hova?

Köszi


A trafó + vezetékét nem direkt a helyzetre kötöd, hanem raksz közé még egy relét, ami kapcsolja. 12. oldalon van rajz róla


Az a rajz arrol szol,hogy hogyan kell bekötni,ha azt akarod,hogy a vilägitäs felkapcoläsakor lekapcsoljon a nappali menetfeny.


Jah. Igaz, azt nem írta, hogy le is kapcsoljon, így nem volt pontos a válaszom, de én több helyen azt olvastam, hogy ennek a drl-nek úgy kéne működni, hogy csak ez világítson egyedül, helyzet nélkül. Amikor meg felkapcsolod helyzetet, akkor lekapcsol a menetfény. Meg a másik, hogy ezeknek rendelkezni kéne valami hivatalos "E" jelöléssel nem? Az van raja valahol?



lantika

státusz lantika

BMWfanatic

Elismertség: 14% (129 pont) | Hozzászólások: 872

Elküldve: 2016. március 18. péntek, 18:36


GNoRbY88 írta:
bmwm3csl írta:
Sziasztok.

Én is most kötöttem be cob AE-t, szintén helyzetjelzőre. Viszont szeretném átkötni gyujtásra. Arra van valakinek leírása, hogy azt hova?

Köszi


A trafó + vezetékét nem direkt a helyzetre kötöd, hanem raksz közé még egy relét, ami kapcsolja. 12. oldalon van rajz róla


Az a rajz arrol szol,hogy hogyan kell bekötni,ha azt akarod,hogy a vilägitäs felkapcoläsakor lekapcsoljon a nappali menetfeny.

GNoRbY88
autója adatai
Széria: 3
Típus: E46
Kivitel: Sedan
Modell: 320d
Évjárat: 2003

státusz GNoRbY88

Újonc

Elismertség: 10% (10 pont) | Hozzászólások: 98

Elküldve: 2016. március 18. péntek, 13:08


bmwm3csl írta:
Sziasztok.

Én is most kötöttem be cob AE-t, szintén helyzetjelzőre. Viszont szeretném átkötni gyujtásra. Arra van valakinek leírása, hogy azt hova?

Köszi


A trafó + vezetékét nem direkt a helyzetre kötöd, hanem raksz közé még egy relét, ami kapcsolja. 12. oldalon van rajz róla

bmwm3csl
autója adatai
Széria: 3
Típus: E46
Kivitel: Touring
Modell: 325i
Évjárat: 2003

státusz bmwm3csl

Újonc

Elismertség: 0% (0 pont) | Hozzászólások: 1

Elküldve: 2016. március 05. szombat, 19:58


lantika írta:
KisEchte írta:
KisEchte írta:
lantika írta:
KisEchte írta: Halihó. Vettem a BCF.hu tól COB led angel eyet. fizikailag a lámpában benne van már a karika de foggalmam sincs hogyan kell bekábelezni. 4 db trafó van (1/karika)hozzá és annyi. gyorscsatlakozós a cucc, a trafó után meg csak a kábelvég van. Valaki esetleg tud segíteni? kell még hozzá valami vagy így kéne bekötni? előre is köszönöm.






Gyorscsatlakozot a trafoval össze kell dugni. Utäna a helyzetjelzö käbelre räkötöd. Piros + Fekete -


megblankolom a kábelt, összekötöm aztán szigszalag?


Működik patentul köszi az infóót



Szigszalagnäl van szebb megoldäs is...


Sziasztok.

Én is most kötöttem be cob AE-t, szintén helyzetjelzőre. Viszont szeretném átkötni gyujtásra. Arra van valakinek leírása, hogy azt hova?

Köszi


lantika

státusz lantika

BMWfanatic

Elismertség: 14% (129 pont) | Hozzászólások: 872

Elküldve: 2016. március 02. szerda, 22:20


KisEchte írta:
KisEchte írta:
lantika írta:
KisEchte írta: Halihó. Vettem a BCF.hu tól COB led angel eyet. fizikailag a lámpában benne van már a karika de foggalmam sincs hogyan kell bekábelezni. 4 db trafó van (1/karika)hozzá és annyi. gyorscsatlakozós a cucc, a trafó után meg csak a kábelvég van. Valaki esetleg tud segíteni? kell még hozzá valami vagy így kéne bekötni? előre is köszönöm.






Gyorscsatlakozot a trafoval össze kell dugni. Utäna a helyzetjelzö käbelre räkötöd. Piros + Fekete -


megblankolom a kábelt, összekötöm aztán szigszalag?


Működik patentul köszi az infóót



Szigszalagnäl van szebb megoldäs is...

KisEchte
autója adatai
Széria: 3
Típus: E46
Kivitel: Sedan
Modell: 316i 1.6
Évjárat: 2002

státusz KisEchte

Újonc

Elismertség: 0% (0 pont) | Hozzászólások: 3

Elküldve: 2016. március 02. szerda, 17:33


KisEchte írta:
lantika írta:
KisEchte írta: Halihó. Vettem a BCF.hu tól COB led angel eyet. fizikailag a lámpában benne van már a karika de foggalmam sincs hogyan kell bekábelezni. 4 db trafó van (1/karika)hozzá és annyi. gyorscsatlakozós a cucc, a trafó után meg csak a kábelvég van. Valaki esetleg tud segíteni? kell még hozzá valami vagy így kéne bekötni? előre is köszönöm.






Gyorscsatlakozot a trafoval össze kell dugni. Utäna a helyzetjelzö käbelre räkötöd. Piros + Fekete -


megblankolom a kábelt, összekötöm aztán szigszalag?


Működik patentul köszi az infóót



KisEchte
autója adatai
Széria: 3
Típus: E46
Kivitel: Sedan
Modell: 316i 1.6
Évjárat: 2002

státusz KisEchte

Újonc

Elismertség: 0% (0 pont) | Hozzászólások: 3

Elküldve: 2016. március 02. szerda, 16:12


lantika írta:
KisEchte írta: Halihó. Vettem a BCF.hu tól COB led angel eyet. fizikailag a lámpában benne van már a karika de foggalmam sincs hogyan kell bekábelezni. 4 db trafó van (1/karika)hozzá és annyi. gyorscsatlakozós a cucc, a trafó után meg csak a kábelvég van. Valaki esetleg tud segíteni? kell még hozzá valami vagy így kéne bekötni? előre is köszönöm.






Gyorscsatlakozot a trafoval össze kell dugni. Utäna a helyzetjelzö käbelre räkötöd. Piros + Fekete -


megblankolom a kábelt, összekötöm aztán szigszalag?

lantika

státusz lantika

BMWfanatic

Elismertség: 14% (129 pont) | Hozzászólások: 872

Elküldve: 2016. március 02. szerda, 16:08


KisEchte írta: Halihó. Vettem a BCF.hu tól COB led angel eyet. fizikailag a lámpában benne van már a karika de foggalmam sincs hogyan kell bekábelezni. 4 db trafó van (1/karika)hozzá és annyi. gyorscsatlakozós a cucc, a trafó után meg csak a kábelvég van. Valaki esetleg tud segíteni? kell még hozzá valami vagy így kéne bekötni? előre is köszönöm.






Gyorscsatlakozot a trafoval össze kell dugni. Utäna a helyzetjelzö käbelre räkötöd. Piros + Fekete -

KisEchte
autója adatai
Széria: 3
Típus: E46
Kivitel: Sedan
Modell: 316i 1.6
Évjárat: 2002

státusz KisEchte

Újonc

Elismertség: 0% (0 pont) | Hozzászólások: 3

Elküldve: 2016. március 02. szerda, 15:37

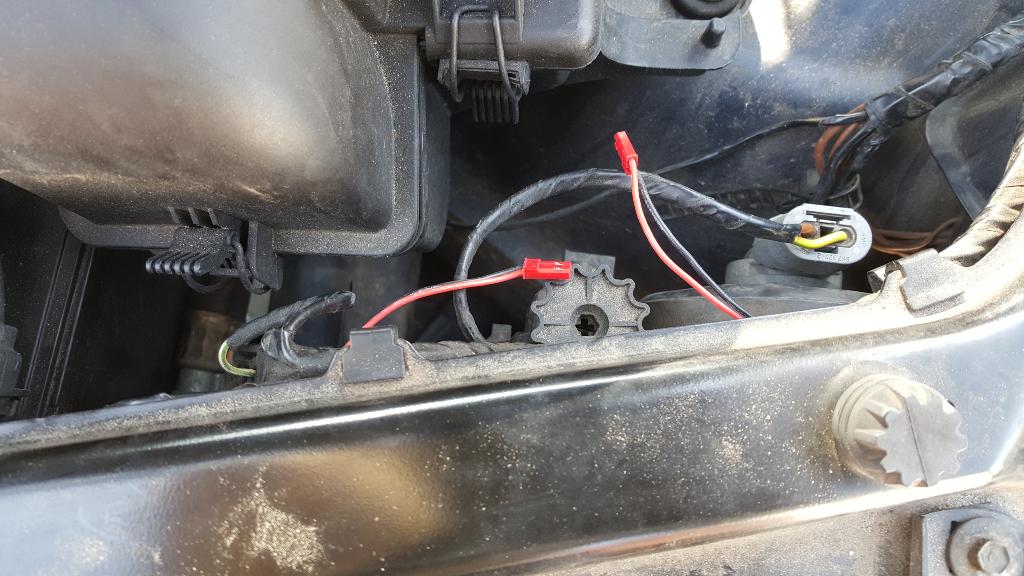

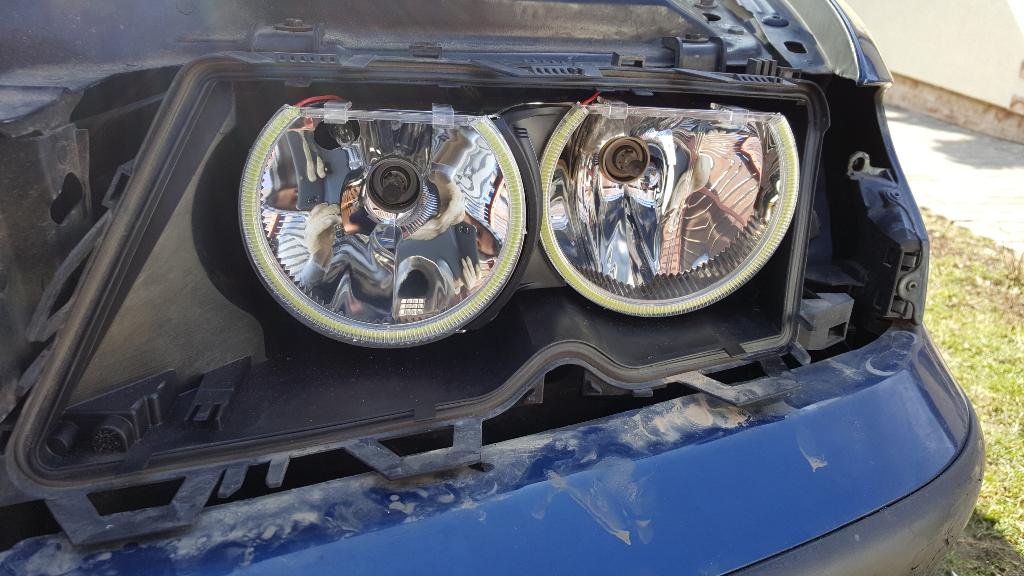

Halihó. Vettem a BCF.hu tól COB led angel eyet. fizikailag a lámpában benne van már a karika de foggalmam sincs hogyan kell bekábelezni. 4 db trafó van (1/karika)hozzá és annyi. gyorscsatlakozós a cucc, a trafó után meg csak a kábelvég van. Valaki esetleg tud segíteni? kell még hozzá valami vagy így kéne bekötni? előre is köszönöm.






Utoljára szerkesztve (2 alkalommal): 2016. március 02. szerda, 15:44

autója adatai
Széria: 3
Típus: E46
Kivitel: Sedan
Modell: 330xd
Évjárat: 2003

státusz eFree

Újonc

Elismertség: 0% (0 pont) | Hozzászólások: 3

Elküldve: 2016. február 29. hétfő, 12:12


Bero írta:
Helioport írta:
Bero írta:
Doki83 írta: Sziasztok!

Nem tudom, hogy volt-e már kérdésként, nem olvastam el mind a 44 oldalt.
Szóval, vettem egy CCFL-s Angel Eyes szettet a BMW E46-es autómhoz, beépítettem, minden klappol.

A kérdés, megoldható az, és ha igen, hogyan, hogy ha központi zárral lezárom az autót, az AE kikapcsoljon, ha kinyitom az autót, akkor meg be.

Köszi.


Igen ,megoldható! Én nemrég csináltam meg! Rá kell kötni a belső világításra! Ha érdekel írj,privátba.


De ebben az esetben csak akkor fog világítani, mikor a belső fény, nem?


Nem. Akkor is fog világítani amikor felkapcsolod a helyzetjelzőt és akkor is,ha nyitsz. Ezért van 2 vezeték az Angel Eyes szetthez


Ez azt jelenti,hogy az egyiket a lábvilágítóra,másikat a helyzetjelzőre kell kötni?

Zolika11111
autója adatai
Széria: 3
Típus: E46
Kivitel: Sedan
Modell: 320i
Évjárat: 2001

státusz Zolika11111

Újonc

Elismertség: 0% (0 pont) | Hozzászólások: 20

Elküldve: 2016. február 27. szombat, 09:14


Tomi88 írta:
Zolika11111 írta: Sziasztok.
Ha tudtok segiteni ki és hol vett ccfl karikát.??


Szia!
Én épp most rendeltem a bcf.hu-ról, ők szimpatikusnak tűntek, plusz az E46 face csoportban mindenki őket ajánlotta. Annyi, hogy én SMD-t választottam. Másnap meg is jött a csomag 1 év garanciával.


Szia beszerelted már. Milyen??. És mejiket rendelted pontossan?.

Tomi88
autója adatai
Széria: 3
Típus: E46
Kivitel: Sedan
Modell: 325i
Évjárat: 2004

státusz Tomi88

Újonc

Elismertség: 14% (10 pont) | Hozzászólások: 67

Elküldve: 2016. február 26. péntek, 20:29


Zolika11111 írta: Sziasztok.
Ha tudtok segiteni ki és hol vett ccfl karikát.??


Szia!
Én épp most rendeltem a bcf.hu-ról, ők szimpatikusnak tűntek, plusz az E46 face csoportban mindenki őket ajánlotta. Annyi, hogy én SMD-t választottam. Másnap meg is jött a csomag 1 év garanciával.
