Automatikusan sötétedő belső tükör utólagos bekötése BMW E46-ba

2012. október 23. kedd 15:07, csatis1


A művelet időtartama kb. 15 perc. Akinek nincs és akinek van esőérzékelője, annak is ugyanez a művelet, ugyanennyi ideig tart, mert az esőérzékelőnek nincs köze a sötétítős funkcióhoz. Valamint a tükör fajtája is mindegy, a felfogatás és a csatlakozó is mindegyiknél ugyanaz (a sötétedős tükör jöhet az 5-ösből vagy az X3-ból is).

Automatikusan sötétedő belső tükör utólagos bekötése BMW E46-ba

képek megtekintése

Hozzávalók:

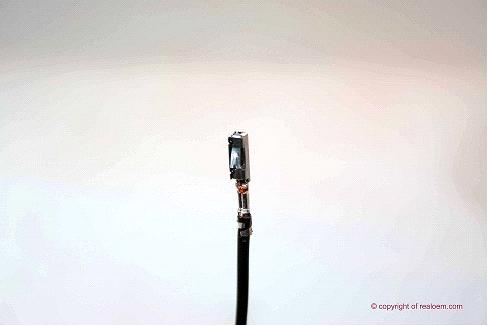

- 2db vezeték (cikkszám: 61.13.0.005.197) ára: ~br400,-Ft/db



- 1db saru (nemtommenyi az ára, nekem a kollégám rakta fel a vezetékre.)
- 1db vámpírcsatlakozó (én végül nem használtam)

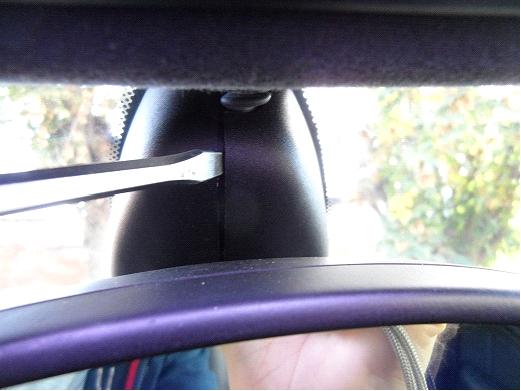

1. Kezdésnek vegyük le a tükör mögötti burkolatot:

Automatikusan sötétedő belső tükör utólagos bekötése BMW E46-ba

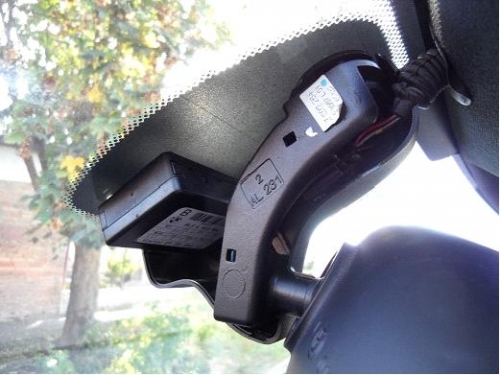

Fent, alul és középen óvatosan pattintsuk szét, majd a tükröt jobbra fordítva a bal oldali burkolatot le tudjuk venni, aztán fordítva a jobb oldalit.

Automatikusan sötétedő belső tükör utólagos bekötése BMW E46-ba

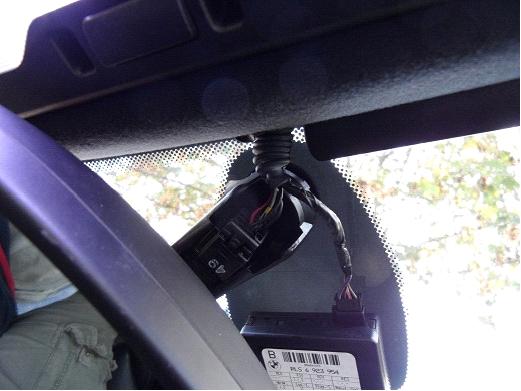

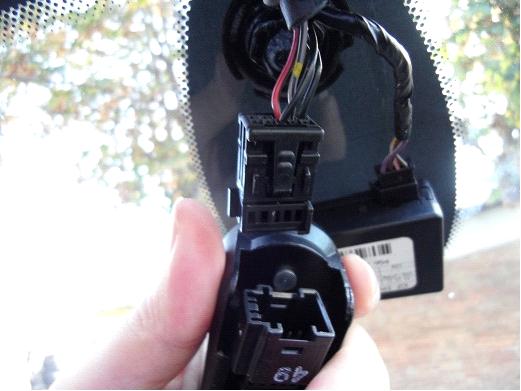

2. Fordítsuk el balra 45 fokkal a tükröt, így le tudjuk venni a helyéről, majd csatlakoztassuk le.

Automatikusan sötétedő belső tükör utólagos bekötése BMW E46-ba

Automatikusan sötétedő belső tükör utólagos bekötése BMW E46-ba

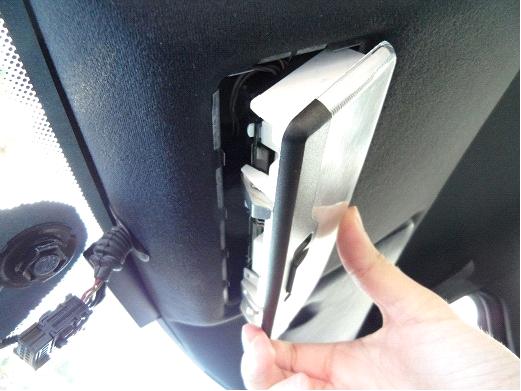

3. Vegyük ki a belső világítást, majd fűzzük át a vezetékeket a gumiharangon, az egyik vezeték végére szereljük fel a sarut, ez lesz a GROUND. A másik vezeték a +12V-os.

Automatikusan sötétedő belső tükör utólagos bekötése BMW E46-ba

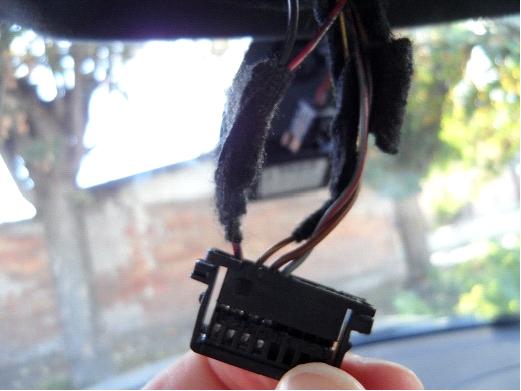

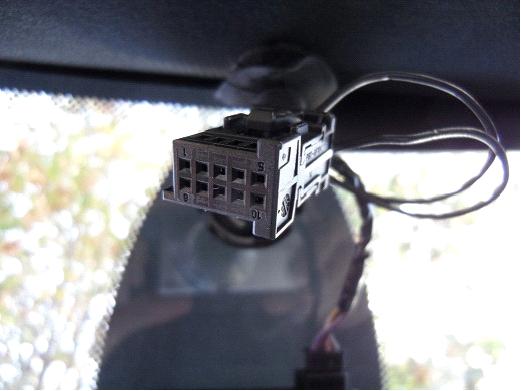

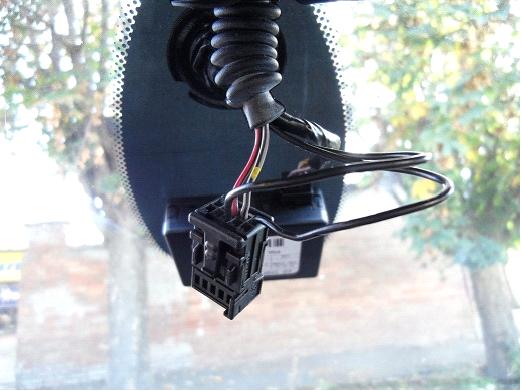

4. A tetőről lógó csatlakozónál láthatjuk, hogy 1-10-ig számozva vannak a vezetékek.
- a 3-as számú pontra csatlakoztassuk a +12V-os vezetéket,
- a 10-es számú pontra csatlakoztassuk a sarus vezetéket, az lesz a GROUND.

Automatikusan sötétedő belső tükör utólagos bekötése BMW E46-ba

Automatikusan sötétedő belső tükör utólagos bekötése BMW E46-ba

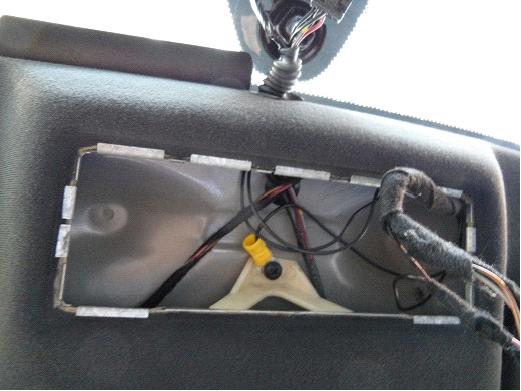

5. A +12V-os vezeték másik végét csatlakoztassuk a beltér világítás piros-fekete vezetékéhez (első). Én itt a vámpírcsatlakozó helyett inkább ráforrasztottam, és egy kis szigetelőszalaggal lefedtem.

Automatikusan sötétedő belső tükör utólagos bekötése BMW E46-ba

6. A sarut pedig tegyük a tetőkárpit rögzítőcsavarja alá. Megvan a föld is.

Automatikusan sötétedő belső tükör utólagos bekötése BMW E46-ba

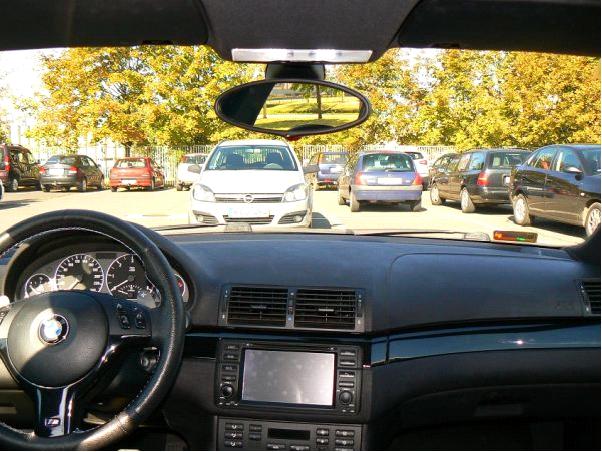

7. A bekötéssel meg is volnánk. Szereljünk vissza az új tükröt fordított sorrendben és kész.

Automatikusan sötétedő belső tükör utólagos bekötése BMW E46-ba

Nálam kékes színűre változik, amikor elsötétedik. :D
Jó szerelést mindenkinek!


Automatikusan sötétedő belső tükör utólagos bekötése BMW E46-ba Automatikusan sötétedő belső tükör utólagos bekötése BMW E46-ba Automatikusan sötétedő belső tükör utólagos bekötése BMW E46-ba Automatikusan sötétedő belső tükör utólagos bekötése BMW E46-ba Automatikusan sötétedő belső tükör utólagos bekötése BMW E46-ba Automatikusan sötétedő belső tükör utólagos bekötése BMW E46-ba Automatikusan sötétedő belső tükör utólagos bekötése BMW E46-ba Automatikusan sötétedő belső tükör utólagos bekötése BMW E46-ba Automatikusan sötétedő belső tükör utólagos bekötése BMW E46-ba Automatikusan sötétedő belső tükör utólagos bekötése BMW E46-ba


Komment írása



aeroengine89 2013. augusztus 19. 21:54
Hát nem egy aktiv oldal már egy csomó mindent kérdeztem és szerettem volna tudni de nem nagyon szeretnének nekem segiteni na mind1 majd valahogy megoldom!
aeroengine89
aeroengine89 2013. augusztus 12. 20:03
Hogy lehet bekötni ezeket a tükröket hogy kivilágosodjon ha tolatok?
aeroengine89
Szabi46 2012. október 27. 09:26
Elvileg ugyanígy van bekötve nálam is mint a leírásban, viszont nem történik sötétedés.
Facelift előtti E46 viszont térkép olvasós kristály lámpám van, ahova Csatis kolléga kötötte, oda kötöttem én is annyi eltéréssel, hogy nekem az a vezeték kék/piros, lehet, hogy nem is 12V megy rajta, ezt sajna csak jövő héten tudom meg, mert nincs multiméterem. A tükör Kasza Imitől van.
A tolatólámpa vezetéke nekem sincs még rákötve, de ha működni fog akkor majd bekötésre kerül, úgy is a fejegységhez előre van hozva egy kábel a kamera miatt, majd a kesztyűtartó mögött megcsapolom, de még nem tartok itt, hogy sötét maradna a tükör... :/
Szabi46
bmw320d4 2012. október 23. 21:35
Ja, és már hil is írta egy részét
bmw320d4
bmw320d4 2012. október 23. 21:33
Pár fontos dolog:

-Mivel már itt a hidegebb idő, nagyon fontos, hogy a kocsival álljunk be egy meleg helyre és várjunk 2-3 órát a tükör leszerelésével.
-Nagyon könnyen szélvédőcsere lesz a vége, ha a tükröt " elforgatva" rakod vissza.
A helyes visszaszerelés: felső részét beakasztani és egyenletesen növekvő erővel nyomni amíg bepattan a helyére.
- Ha jól látom a "rückfahrsignal" (tolatójel) lemaradt, így nem tudsz tükörből tolatni, sötét marad a tükör.

Jó szándékból írtam, nehogy valaki a cikk miatt törje össze a szélvédőt.
bmw320d4
szotakdavid 2012. október 23. 21:28
Nagyon jó írás én is a héten gondolkodtam h megcsínálom,de én együt szeretném a fényszenzorral.
szotakdavid
hil 2012. október 23. 20:12
Szia Csatis! Nagyon jó ez a leírás, magam is régóta gondolkozok az ügyön, a tükör is megvan hozzá. Viszont úgy látom, hogy a sötétedés aut. kikapcsolása hátramenetben nem került említésre. A másik, hogy facelift előtti sima belső világításnál nincs a +12V oda vezetve, ezt rendesen beszoptam, amikor a térképolvasós belső lámpát installáltam.
hil
csatis1 2012. október 23. 17:53
Akinek nincs ilyen tükre, kedvcsinálónak: Kaszánál halmokban állnak a sötétedős belső tükrök, darabját 5.000,-ért adja. Vegyétek és vigyétek!
csatis1
jons 2012. október 23. 17:12
Nagyon szuper leírás. Nem is tűnik vészesnek így első olvasatra
