E46 ajtózár javítás

2010. május 05. szerda 01:46,


Hil tollából származó "hogyan". Köszönjük! :)

Probléma: melegebb időben, kb 18 fok felett az a jelenség volt tapasztalható, hogy a vezető oldali ajtó nyitása nem volt érzékelve, mintha az ki sem lett volna nyitva..

E46 ajtózár javítás

képek megtekintése

Záráskor pedig a riasztó nem kapcsolt be csak akkor, ha előtte az utas oldali ajtót kinyitottam és becsuktam. A CKM nálam úgy van programozva, hogy nyitás után, ha ajtó kinyitás nem történik, akkor 2 perc után automatikusan vissza zárja az összes ajtót. Ebből következik, hogy a vez. oldali ajtó kinyitása után két perc múlva lezárta az autót, ami nem kellemes dolog, mert a kulcs bent is maradhatott volna.

A hiba okának feltételezése:

Az ajtók nyitás/ zárás érzékelése a központi zár mechanikájában lévő HALL szenzor elé beforduló permnanens mágnes útján történik. Feltételezhető a működési hiba jelenségből, hogy forrasztási hibáról lehet szó, ami a hőtágulás miatt következik be.

Javítás:

Ki kell szerelni a központi zár szerkezetet:

1. ajtókárpit leszedése

2. az alatta lévő borító szivacs valami leszerelése

3. az oldallégzsák kiszerelése, csatlakozót nem széthúzni, ellenkező esetben légzsák hibakód lesz

4. a hátsó ablakvezető sin kiszerelése (mert ettől nem fog kiférni a zár szerkezet). Ezt 2 db csavar tartja, amik az ajtó belső lemezén láthatók. A vezető sínen van egy furat, ami mögött az ablakot kb. 2 cm-re leengedve láthatóvá válik egy csavar, aminek oldása után az ablak emelő bowdenje felszabadul és ezek után a sín elmozdítható a helyéről.

5. ki kell szerelni az ajtó nyitó hengerzárat: az ajtó lapos élén van egy ovális szerű múanyag záródugó (ez két részből áll) aminek kipattintása után láthatóvá válik a hengerzárat tartó imbusz csavar feje (5-ös kulcs kell hozzá) Azt kitekerve, a csavart nem beejtve ki lehet venni aa hengerzárat.

6. ezután a zár szerkezetet az ajtó lapos élén lévő 3 db Torx csavar kicsavarása után ki lehet zsonglőrködni a helyéről. Ennek az egész folyamatnak a leírását megtalálod képekkel illusztrálva a Hogyan csináljam sorozat BMW E46 szerelési könyvben

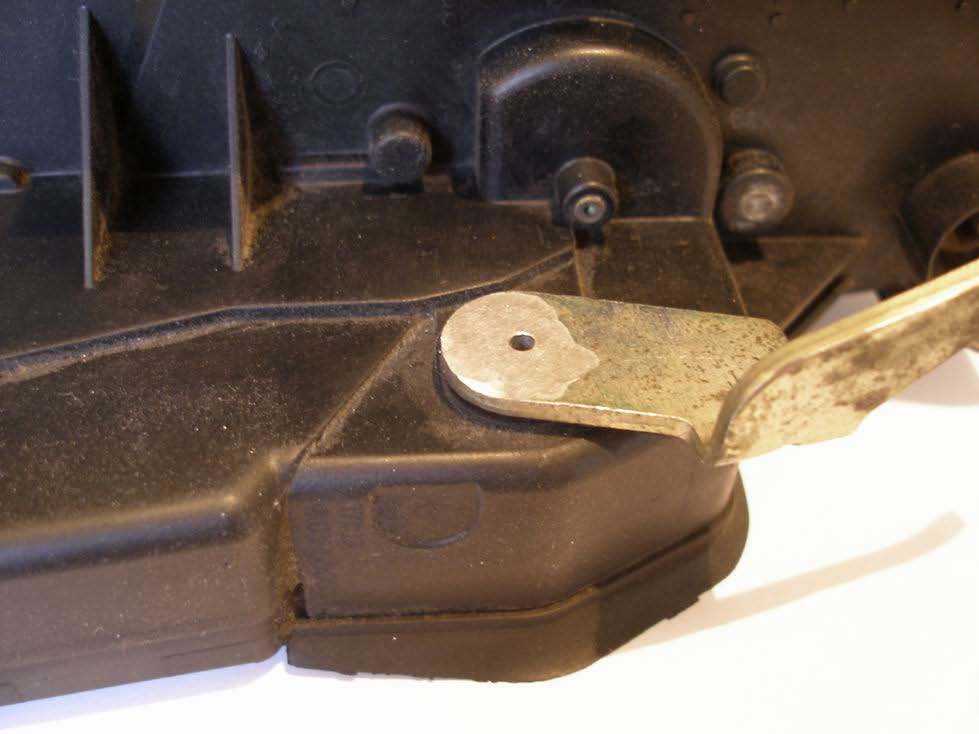

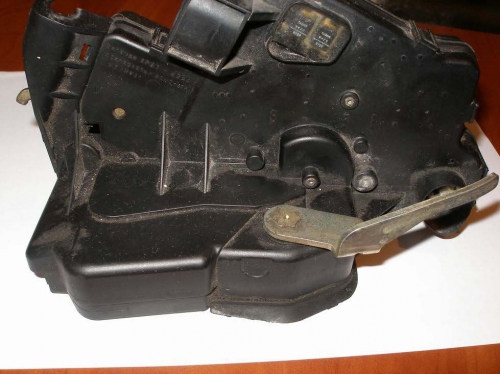

7. A kiszerelt zár ajtónyitó kallantyúját le kell szerelni. A közepén lévő pontozásba először 8 mm mélyen be kell fúrni 2,4 mm-es fúróval.

8. a nyitó kallanytyúnál lévő szegecslést le kell köszörülni, azért, hogy azt a lemez kallantyút le lehessen húzni a tengelyéről.

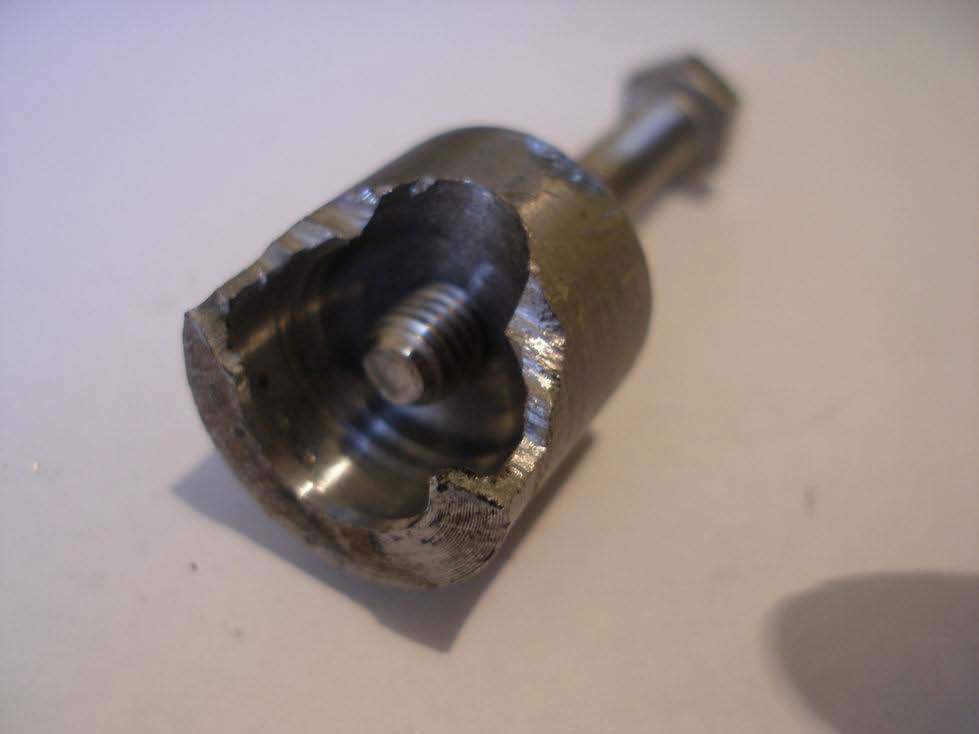

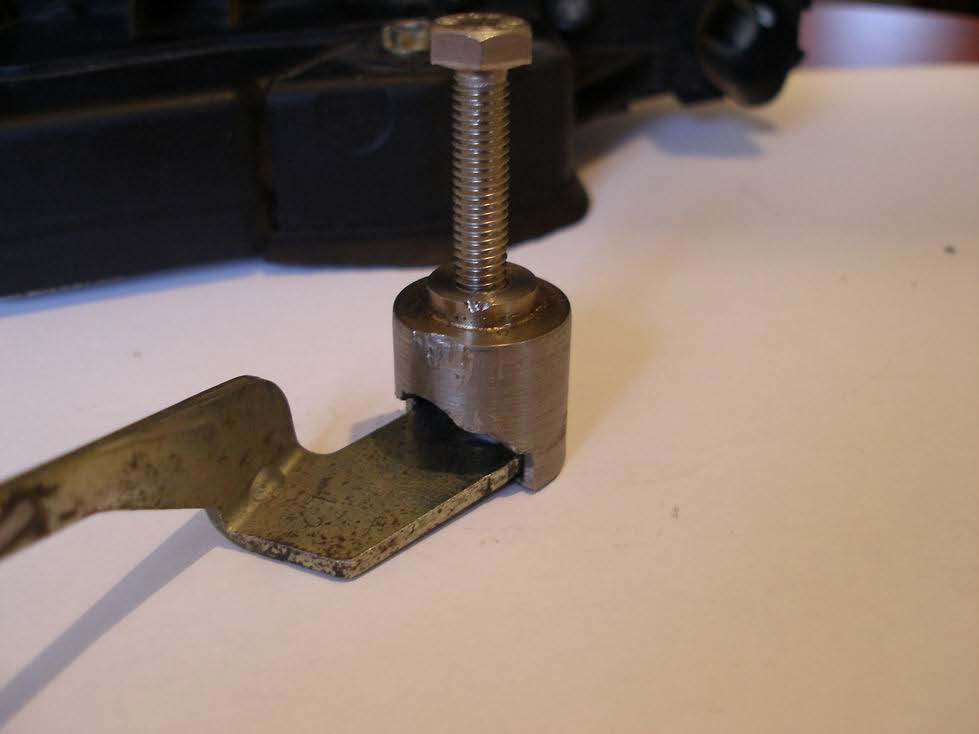

9. ezután le kell húzni a kallantyút. Ehhez én csináltam egy lehúzó szerszámot

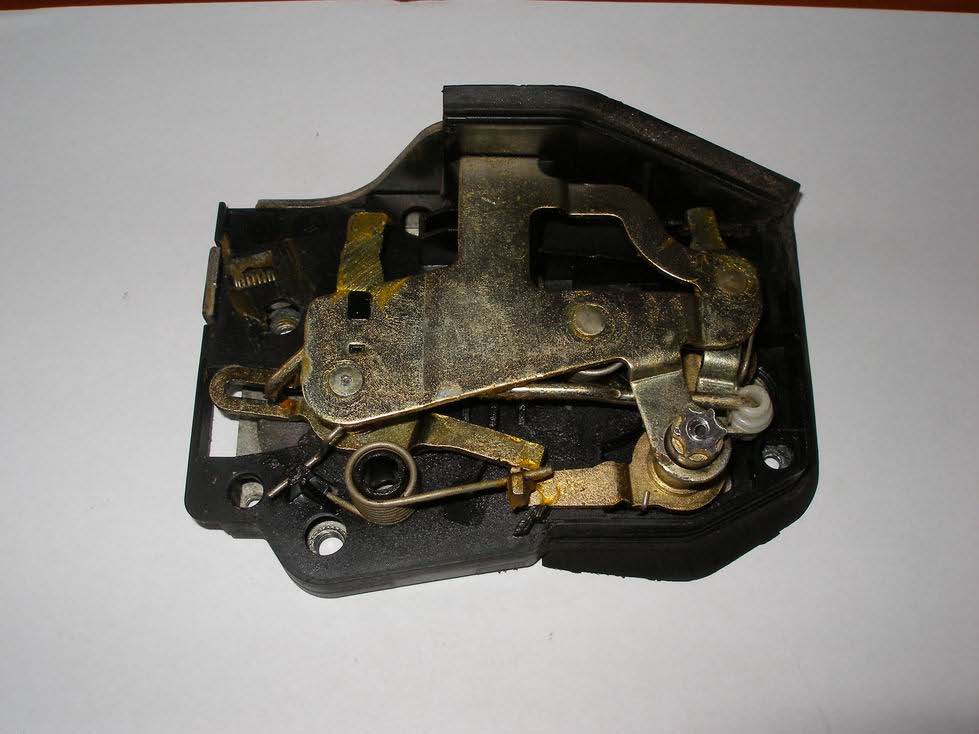

10. a 3 db Torx csavar kicsavarása után a zárszerkezet a fém része leválasztható a műanyag részről

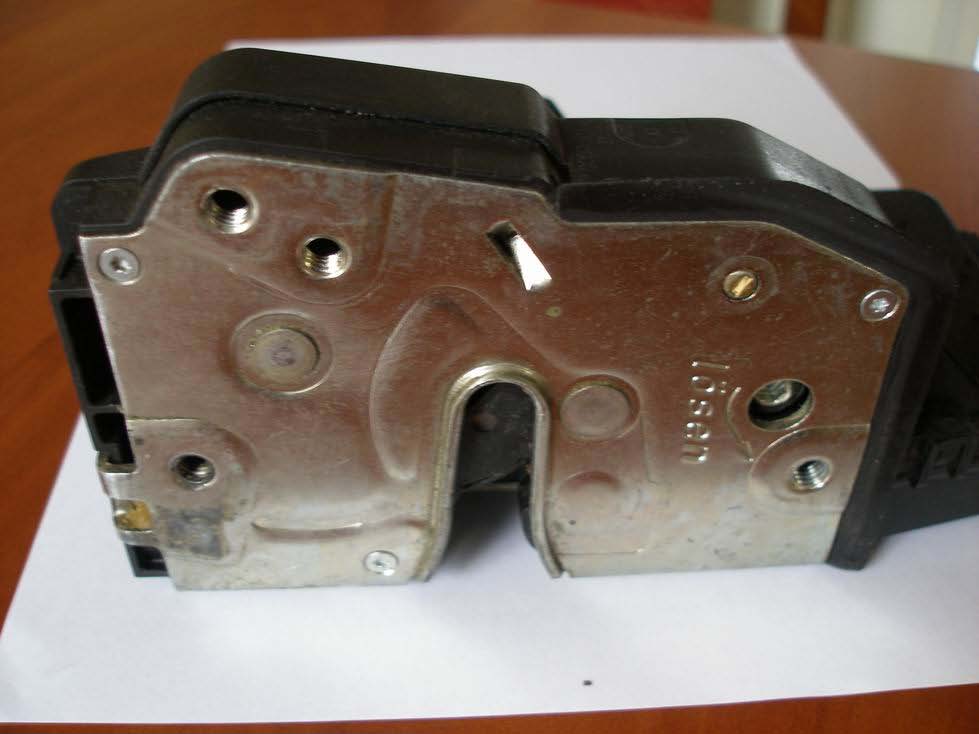

11. a fém rész leszerelve (amivel nincs dolgunk)

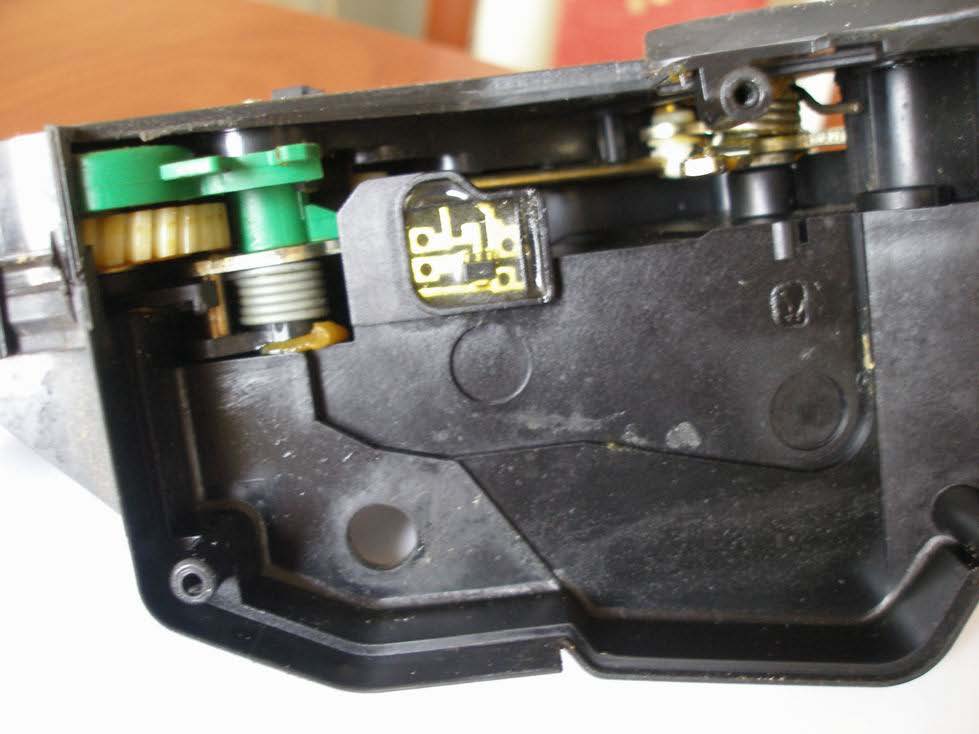

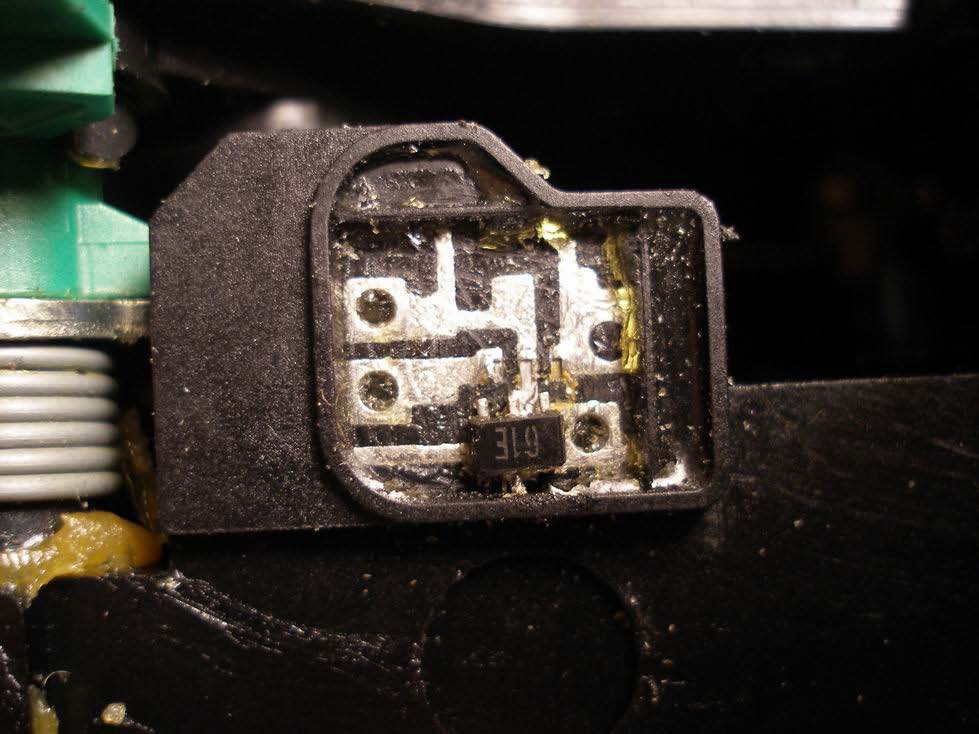

12. a műanyag rész, amin látható a HALL érzékelő valami gumi szerű anyaggal kiöntve. Ezt az anyagot óvatosan ki kell kapirgálni. Ezután láthatóvá válinak a lábak beforrasztása, amik nálam hibátlannak látszottak

13. a HALL lábait nagyon megtisztítva azt vissza kell forrasztani vigyázva a rövidzár képzés elkerülésére!

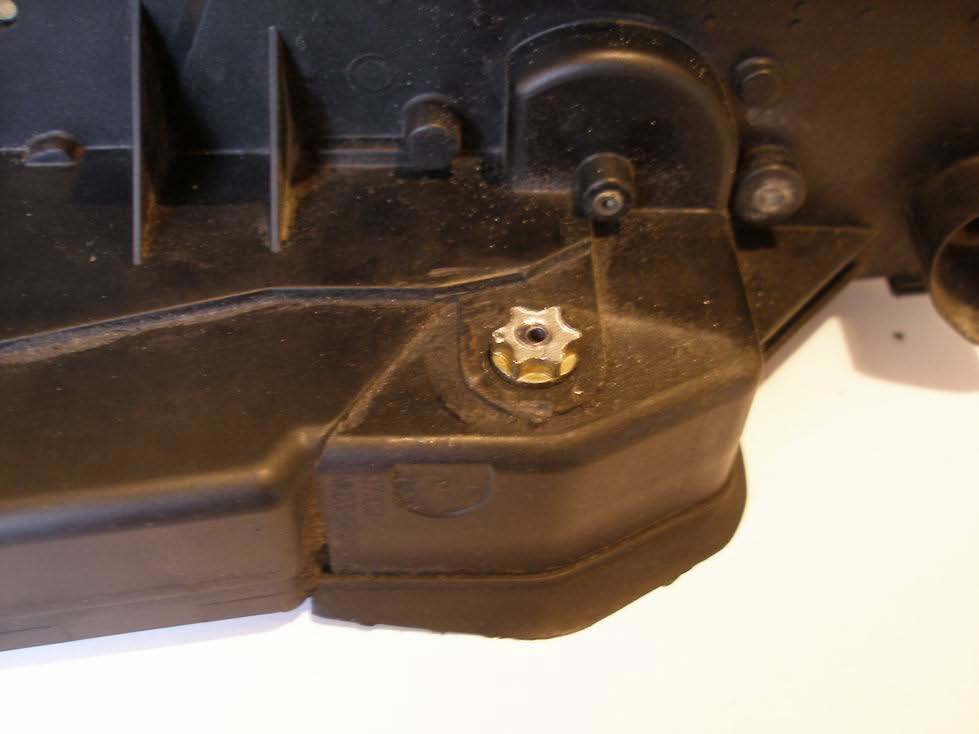

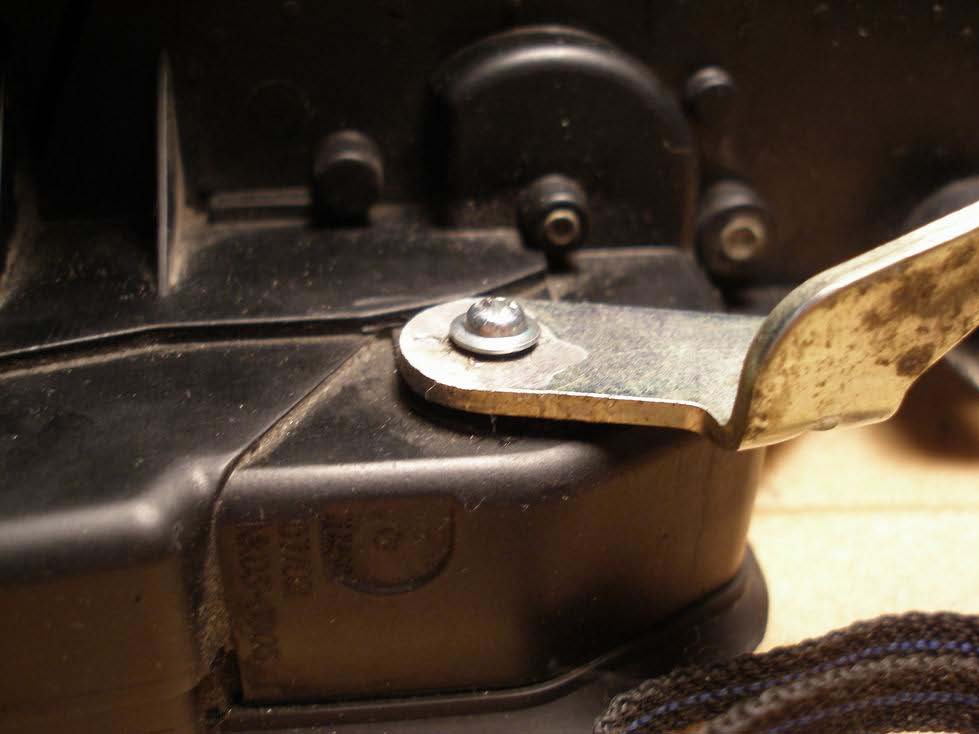

14. az első művelet szerint befúrt 2,4 mm-es furatba M3 menetet kell vágni. Vigyázva, hogy a menetfúró ne törjön bele a furatba! Ezt követően a nyitó kallantyút óvatosan vissza kell ütni a tengelyre, majd azt 1 db körmös alátéttel és M3 csavarral rögzíteni. Én a csavart becsavarás előtt Loctite 243 oldható csavar rögzítővel is bekentem.

15. ezt követően vissza lehet szerelni a zár szerkezetet az ajtóba


Remélem tudtam segíteni ezzel a leírással!

Mindenképpen! Köszönjük, hogy elküldted! :)

Ha Te is kedvet kaptál cikk írásához, hát hajrá! Írd meg, és küldd el a cikk@bmwfanatics.hu címre! :)
